TEEPLUS분기관
TEEPLUS 분기관

TEEPLUS분기관은 하수본관과 지관을 연결하는 제품으로 하수의 누출로 인한 토양오염을 방지하고, 지하수 및 빗물 등 유입수로 인한 과부하를 방지한다.
용도
오수관 분기시, 우수관 분기시
종류 및 규격
지 관 Ø1 Ø2 Ø3 Ø4 W1 W2 H1 H2 천공경

제조사

하수본관 지관
Ø100 Ø100 104 147 114 132 177 199 40 50 135 엔바이로텍(주)
Ø200 Ø100 104 172 114 132 177 199 40 50 135
Ø200 Ø150 145 196 166 183 221 240 50 79 168
Ø250 Ø150 155 223 166 185 230 229 50 82 189
Ø300~350(공용) Ø150 155 231 166 185 248 278 50 82 189
Ø400~500(공용) Ø150 155 238 166 185 248 278 50 82 189
Ø600 Ø150 155 238 166 185 260 300 50 82 189
Ø700~900(공용) Ø150 155 241 166 185 260 300 50 140 189
Ø1000~1350(공용) Ø150 155 241 166 185 260 300 50 140 189
오차범위Ø 2mm 5mm 2mm 3mm 5mm 3mm 2mm 2mm -
지 관 Ø1 Ø2 Ø3 W1 W2 H1 천공경

제조사

하수본관 지관
Ø400~500(공용) Ø200, Ø250 255 345 295 478 410 180 305 엔바이로텍(주)
Ø600 Ø200, Ø250 255 350 295 480 412 180 305
Ø700~900(공용) Ø200, Ø250 255 350 295 480 412 180 330(305H)*
Ø1000~1350(공용) Ø200, Ø250 255 355 295 482 414 180 305
오차범위Ø 2mm 5mm 2mm 3mm 5mm 2mm -
- 단위 : mm
- PE관, PVC관, PVC DC관, GRP관, 흄관 적용 가능
- *본관이 흄관(Ø900)일 경우 천공경 305mm (상기 규격은 다소 변경될 수 있습니다.)

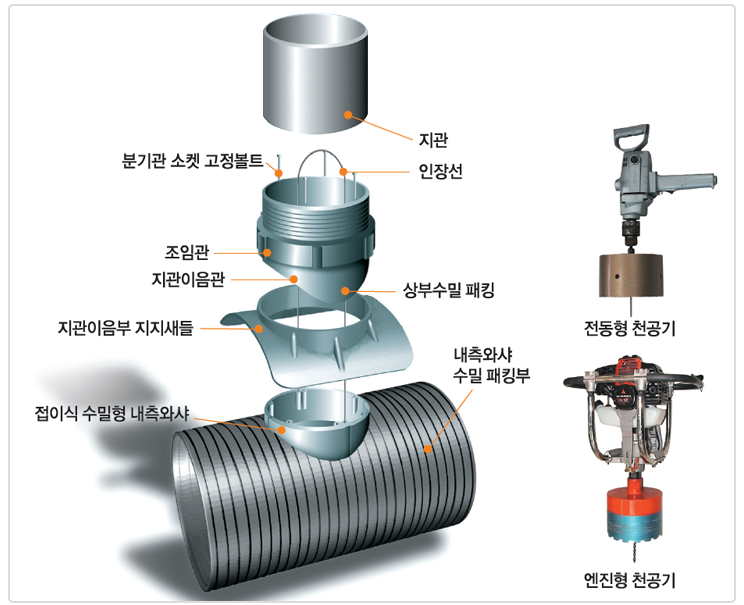

시공방법 (지관 150mm이하)

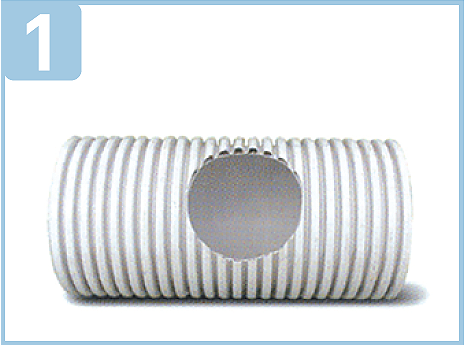

  • 1.본관의 측면을 천공기 등의 방법으로 천공한다.
  • 2.TEEPLUS분기관을 거꾸로 들고, 접이식 수밀형 내측와샤를 본관 내측에 넣는다.

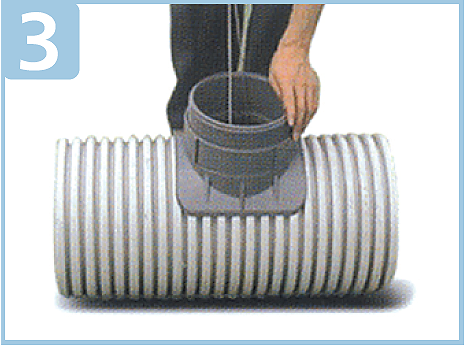

  • 3.분기관을 본관 천공부에 놓고, 인장선을 당겨 수밀형 내측와샤와 지관이 음관이 일치되도록 한다.

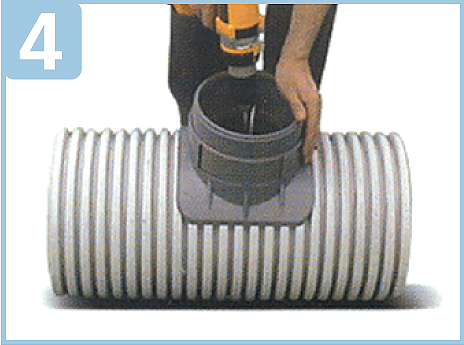

  • 4.분기관 지관 이음소켓 고정 볼트를 대각선 방향으로 조여 고정시킨다.

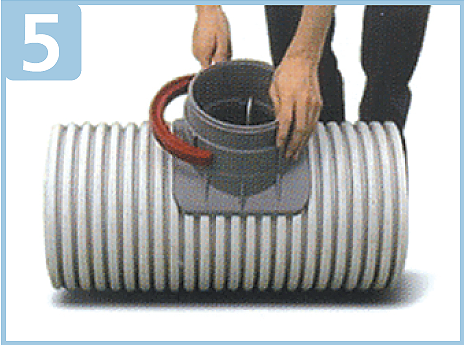

  • 5.조임관을 본관 두께에 맞게 조절한다.

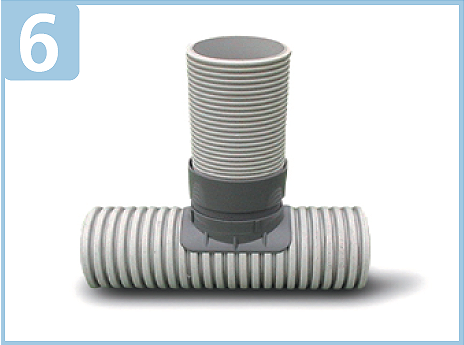

  • 6.인장선을 제거하고 지관을 연결한다.
