제품소개
홈 > 제품소개 > 수도용 폴리에틸렌관 > - 조임식 이음관
- 조임식 이음관
소켓
용도 : 호칭63호 이하 직관부 연결용
제품규격

규격(mm)

20 63
25 75
32 90
40 110
50
상기 치수는 품질향상을 위하여 변경될 수 있음
90˚엘보
용도 : 굴곡지점의 수도관 매설시 사용
제품규격

규격(mm)

20 63
25 75
32 90
40 110
50
상기 치수는 품질향상을 위하여 변경될 수 있음
45˚엘보
용도 : 굴곡지점의 수도관 매설시 사용
제품규격

규격(mm)

63
90
110
상기 치수는 품질향상을 위하여 변경될 수 있음
정티
용도 : 동일한 관경으로 분기시 사용
제품규격

규격(mm)

20 63
25 75
32 90
40 110
50
상기 치수는 품질향상을 위하여 변경될 수 있음
이경티
용도 : 상이한 관경으로 분기시 사용
제품규격

규격(mm)

25×20 32×20
32×25 40×20
40×25 40×32
50×25 50×32
50×40 63×20
63×25 63×32
63×40 63×50
75×40 75×50
75×63 90×63
90×75 110×90
상기 치수는 품질향상을 위하여 변경될 수 있음
레듀서
용도 : 관경을 축소시켜 배관할 경우 사용
제품규격

규격(mm)

25×20
32×25
40×25~32
50×25~40
32×40~50
75×63
90×63~75
110×90
엔드캡
용도 : 제수변 및 타종관과 연결시 사용
제품규격

규격(mm)

20 63
25 75
32 90
40 110
50
상기 치수는 품질향상을 위하여 변경될 수 있음
청동벨브 소켓
용도 : 제수변 및 타종관과 연결시 사용
제품규격

규격(mm)

20
25
32
40
50
63
상기 치수는 품질향상을 위하여 변경될 수 있음
플랜지 소켓
용도 : 제수변 및 타종관과 연결시 사용
제품규격

규격(mm)

63
90
110
상기 치수는 품질향상을 위하여 변경될 수 있음

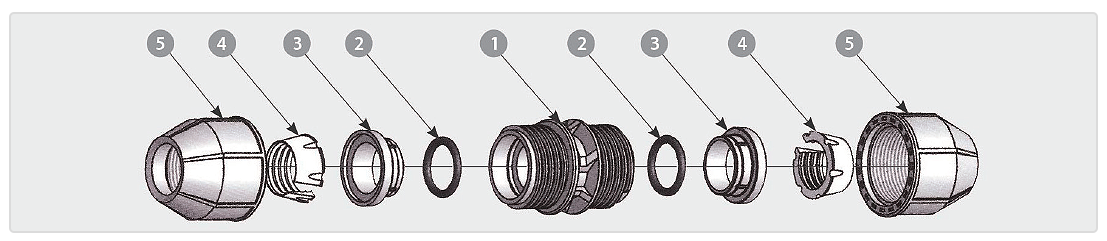

시공방법(연결방법)

  • 1.바디
    파이프를 전단 후 절단면을 꺠끗하게 다듬는다.
  • 2.고무오링
    파이프에 조임식이음관의 삽입 깊이를 표시한다.

  • 3.푸셔
    접조임식이음관의 캡을 나사산 두개정도 보이도록 푼 후, 파이프 표시선까지 밀어넣는다.
  • 4.홀더
    스트랩 렌치 등의 조임도구를 사용하여 풀려있는 캡을 단단히 조여준다.
  • 5.캡
    조임상태를 육안으로 확인하고 이 때 캡이 마지막 나사산 위치까지 잘 조여있는지 살핀다.
